01
数据孤岛
数据分散缺乏整体管理，不利于知识共享与跨部门协作。

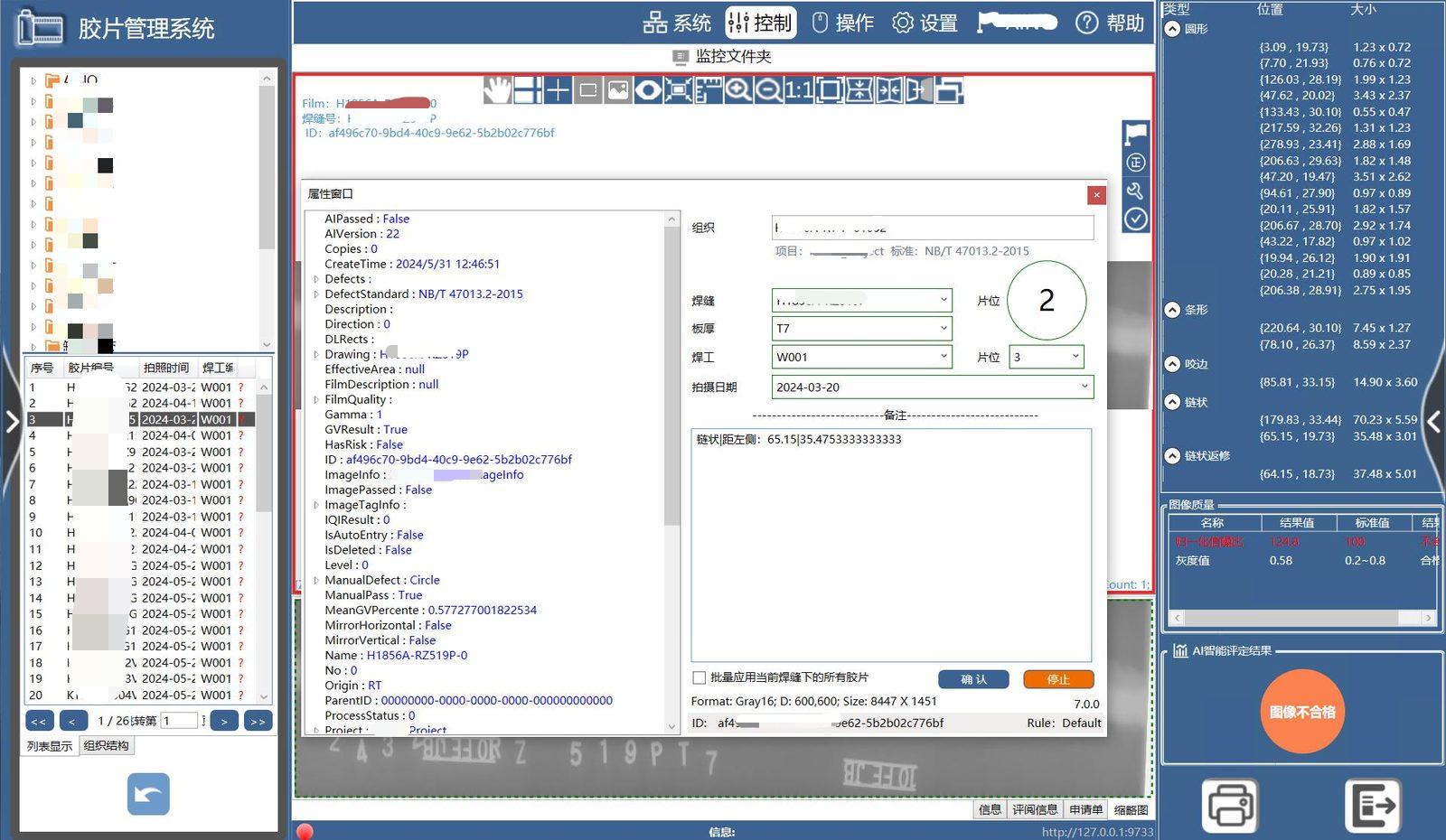

AI 智能评片系统
评片流程全面 AI 化：胶片扫描入库、缺陷自动识别、多标准评级、报告一键生成。AI 初评 + 人工复核双重保障，让焊缝检测更智能、更高效、更可靠。
93万+
累计数字化胶片（张）
99.7%
缺陷识别准确率
74%
人工复核剔除率
50%+
综合成本节省
Pain Points
传统射线检测的五大痛点
02
信息溯源难
数据查询困难、利用率低，容灾能力差，无法应对自然灾害。
03
专家会诊难
每个项目只能内部探讨，无法借助外部专家进行远程会诊。
04
人为影响大
检测人员因认知差异、疲劳或情绪影响，存在误判漏判风险。
05
存储成本高
传统胶片需恒温恒湿专用环境长期保存，维护成本极高。
数智化答案
本地服务器 / 安全云存储、计算机视觉 65,536 灰阶、AI 自动识别 + 人工复核、可视化秒级检索。
Workflow
全自动端到端检测流程
构建端到端全自动化检测流程，迅速响应高峰需求，检测效率提升数倍。
影像输入RT / CR / DR
胶片·成像板
胶片·成像板
胶片质量评定像质计·灰度·SNR

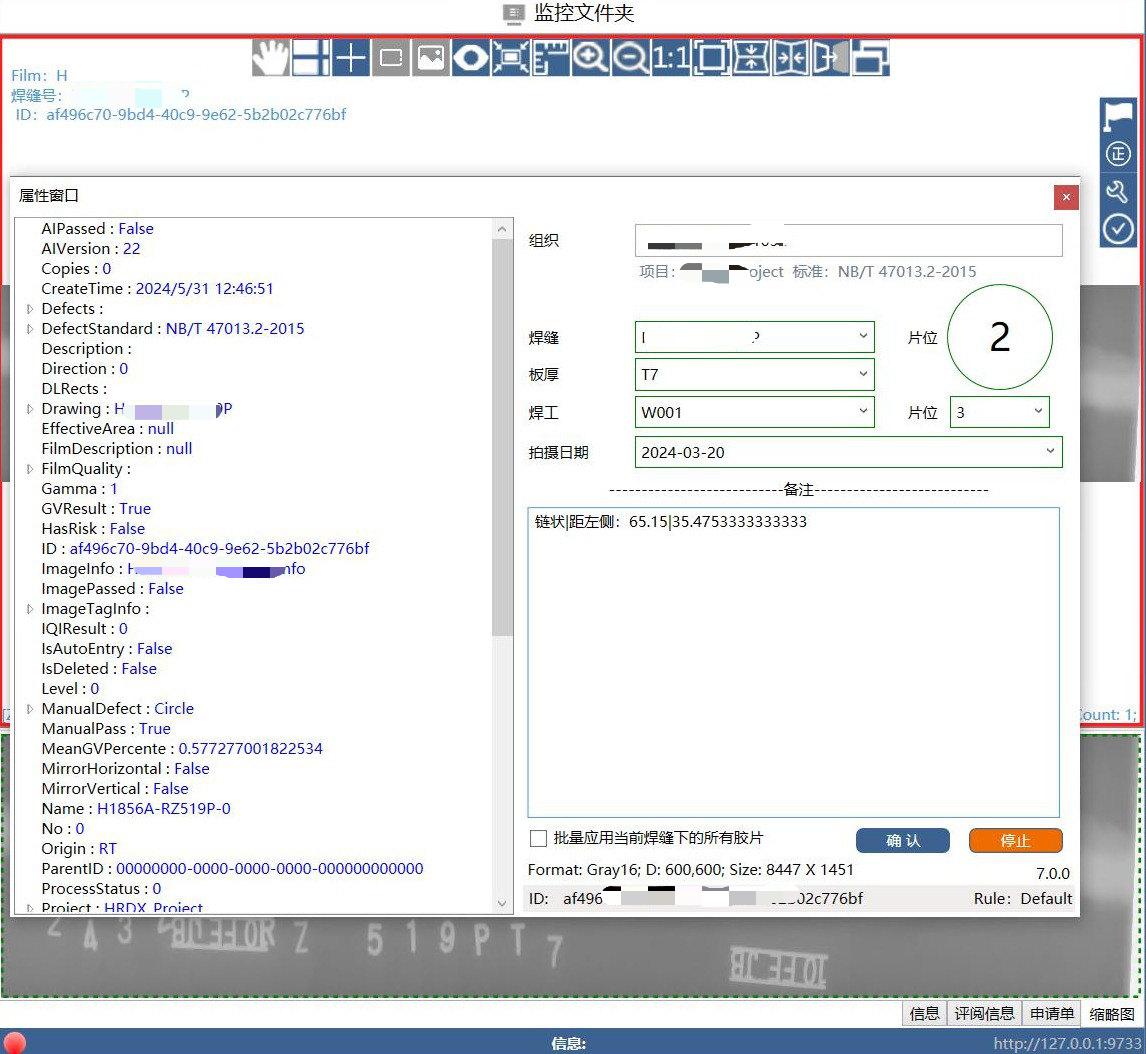

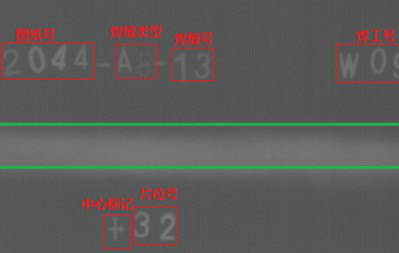

信息提取入库焊缝号·焊工·日期
AI缺陷识别10+ 缺陷类型
多标准评定国标·欧标·美标
报告生成一键标准化输出
AI Capability
AI 缺陷识别能力
10+ 缺陷类型全覆盖，3 种主流国际标准支持，65536 灰阶精度（人眼仅 64 阶）。AI 初评 + 人工复核，双重保障。
- 缺陷类型全覆盖气孔、夹渣、裂纹、未熔合、未焊透、咬边、密集/链状气孔、内凹、虫孔、缩孔、金属夹渣等
- 多标准合规评定NB/T 47013、GB/T 3323、SY/T 4109、ISO 5817、ISO 17636、ASME V / VIII 自动匹配
- 影像质量评定系统单丝/双丝像质计 AI 识别、灰度自动测量、归一化信噪比（nSNR）自动判定

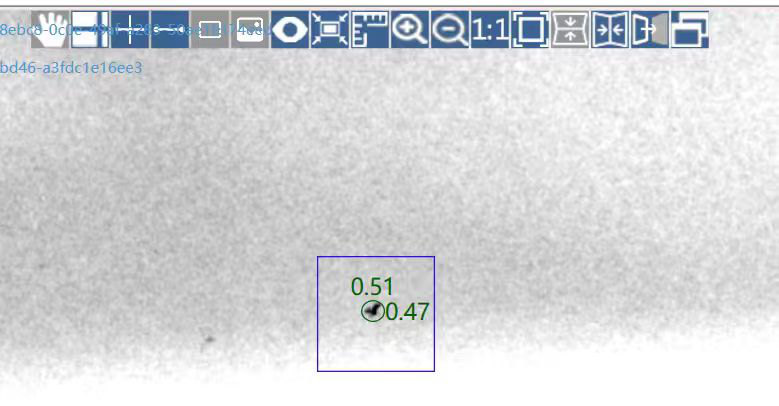

- 精细化尺寸测量缺陷尺寸测量精度达 0.01mm 级，缺陷图像自动截取并附于报告

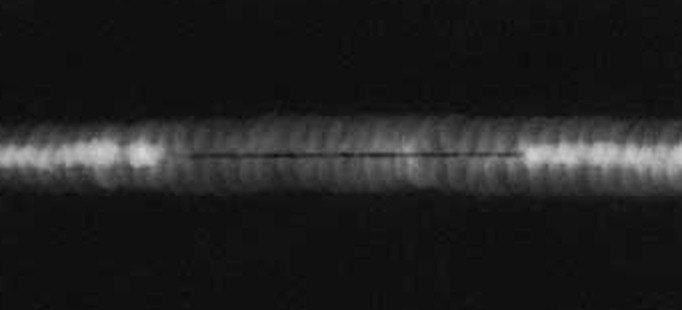

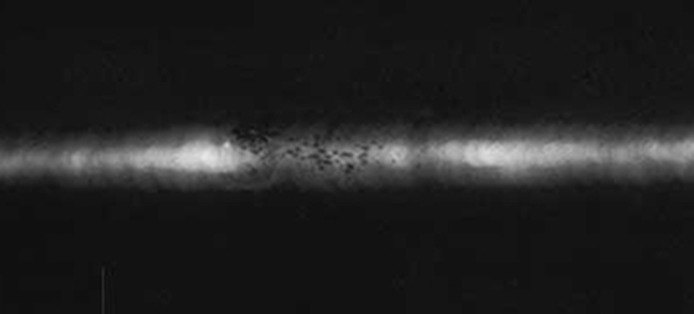

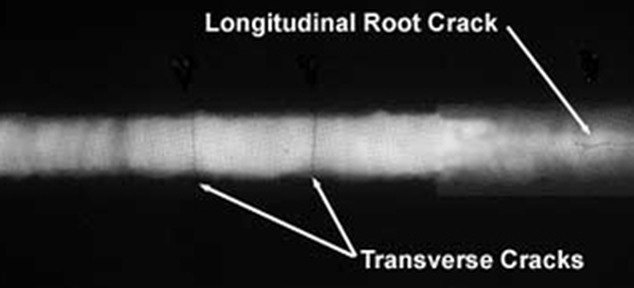

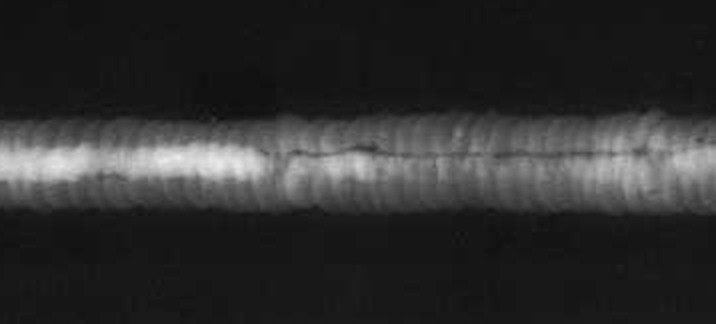

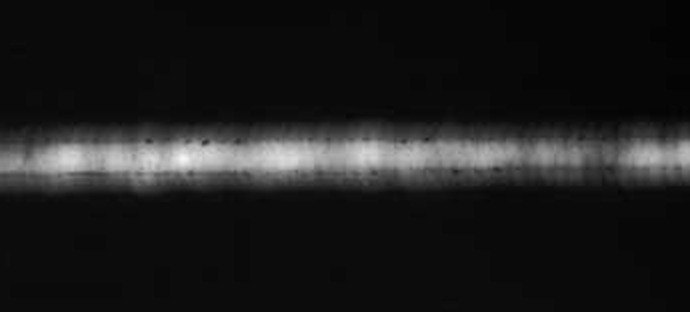

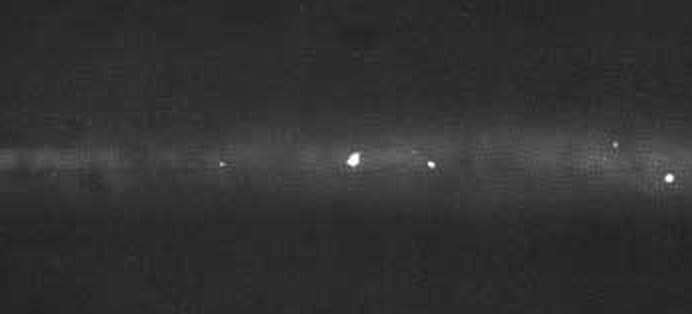

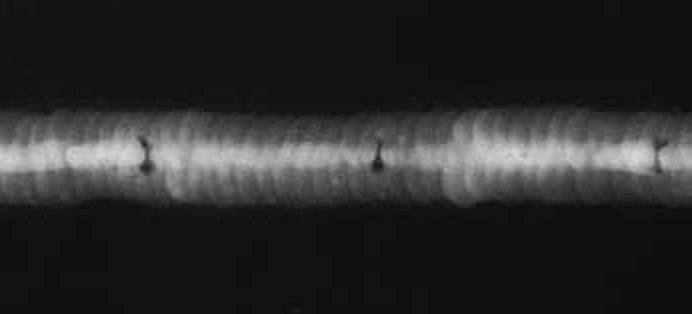

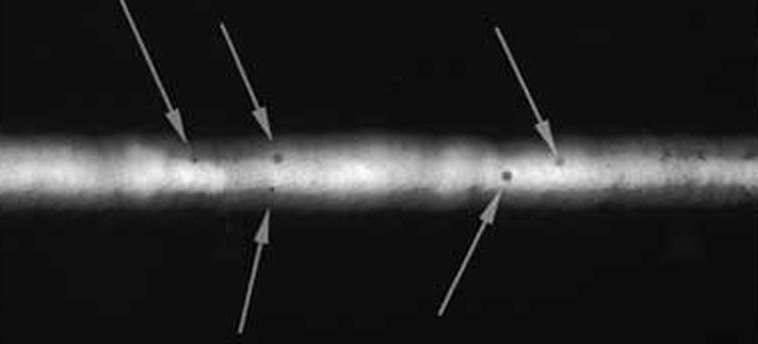

八大典型缺陷 · AI 识别图谱
以下均为系统在真实底片上的自动识别样例：缺陷定位、分类与标注一气呵成，人工复核即可定级。
Standards
多标准评定体系
检测标准、评定标准、像质计标准全矩阵覆盖，报告多模板多项目复用，支持 PDF / Excel 导出与系统接口集成。
| 类别 | 支持标准 |
|---|---|
| 检测标准 | NB/T 47013.2-2015 · NB/T 47013.11-2015 · GB/T 3323.1/.2-2019 · SY/T 4109-2020 · ISO 17636-1:2013 · ASME V-2019 |
| 评定标准 | NB/T 47013.2-2015 · GB/T 37910.1-2019 · ISO 5817:2014 · ASME VIII 1-2019 |
| 像质计标准 | JB/T 7902 · GB/T 23901.1/.5-2019 · ISO 19232-1:2013 · SE-747 |
Advantages
数智化 vs 传统检测方式
| 对比维度 | 传统方式 | AI 智能评片 |
|---|---|---|
| 数据存储 | 专用恒温恒湿环境 | 本地服务器 / 安全云存储 |
| 检测精度 | 人眼 64 个灰阶 | 计算机视觉 65,536 灰阶 |
| 缺陷评定 | 人工逐张判读 | AI 自动识别，人工复核 |
| 检测一致性 | 受个人状态影响 | 标准一致，无疲劳偏差 |
| 检测效率 | 依赖大量评定人员 | AI 大量初筛 + 少量人工复检 |

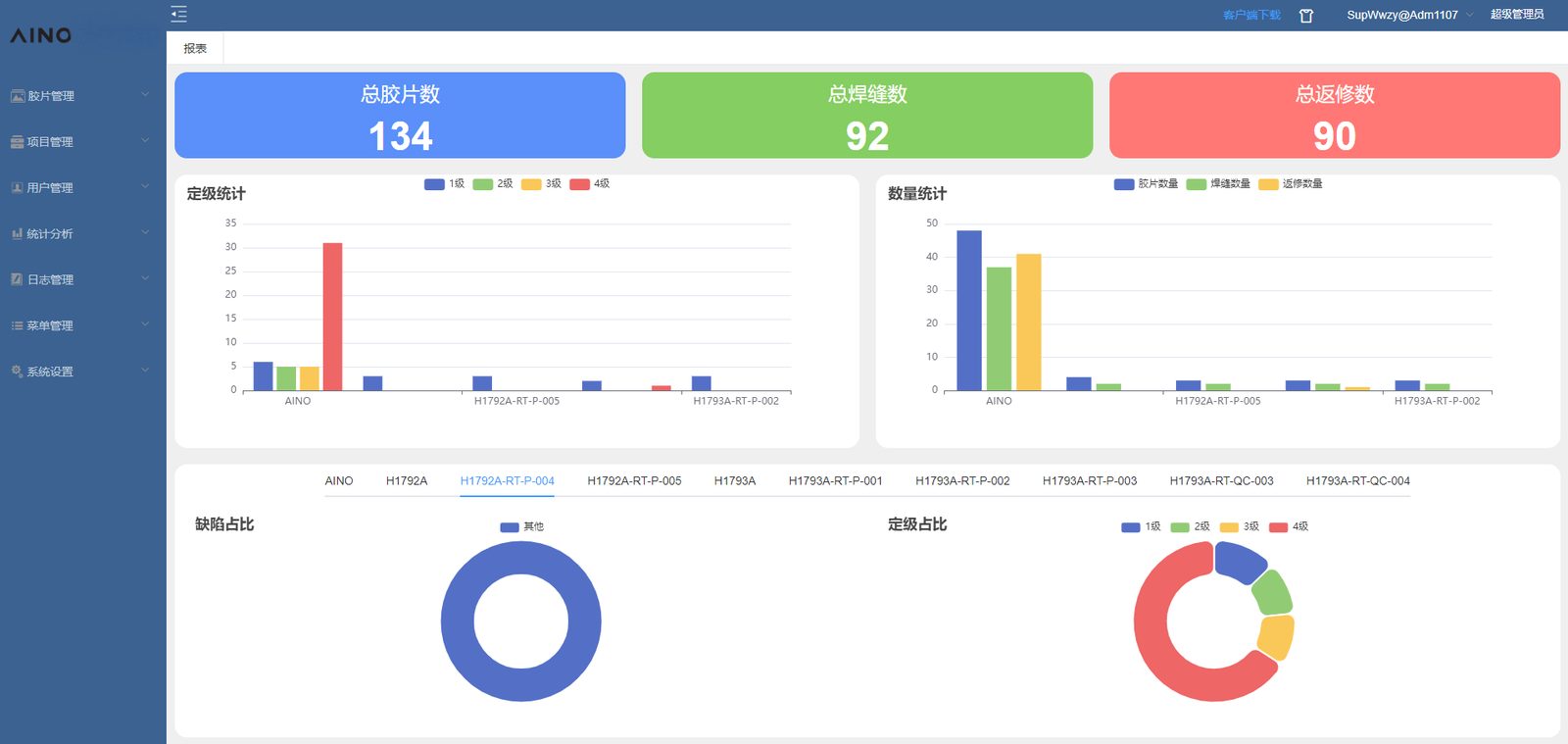

| 数据追溯 | 查询困难，利用率低 | 可视化统计，秒级检索 |
| 标准支持 | 依赖评片员个人经验 | 国标 / 欧标 / 美标自动匹配 |
节省成本 50%+ · 效率提升 数倍 · 精度更高 · 一致性更强 · 支持 7×24 持续工作
Case Studies
LNG 标杆项目规模化验证
累计数字化胶片 93 万+ 张 · 平均人工复核剔除率 74% · 准确率均达 99.5% 以上。
江苏 · 25万张
数字化 75.1% 剔除率 · 准确率 98.9%
珠海 · 20万张
数字化 76.21% 剔除率 · 准确率 99.5%
江苏扩建 · 20万张
数字化 77.11% 剔除率 · 准确率 99.5%
浙江 · 13万张
数字化 70% 剔除率 · 准确率 95.8%
上海 · 9万张
数字化 60% 剔除率 · 准确率 95%
漳州 · 6万张
数字化 70% 剔除率 · 准确率 97.6%
🚢
造船领域
中国最大的 LNG 船建造基地：本部 + 分厂 + 管线厂协同，工业级扫描工作台 + 3M 灰阶显示器，现场数字化与远程阅片分离。
🛢
长输管线
施工现场胶片即时数字化，5G 传输远程阅片；AI 复评仅需 2 天（传统需 2 周以上），端边云架构支持离线/在线双模。
⚛️
核能领域
最高安全等级焊缝检测场景，支持 GB/T 3323 国标及 ASME 标准，0.01mm 级精细缺陷测量，自动定级 + 专家复核双重质控。
Architecture
端边云协同架构
AI 模型服务与应用后台集中部署于服务器，所有客户端共享同一套模型与数据，多人协同无缝衔接。
- ☁云端数字化管理 SaaS · 云端胶片数据库 · AI 训练迭代闭环
- 🖧边缘本地数字化 · 本地 AI 推理 · 局域网协同 · 5G 通信
- 🖥端侧造船厂 · 制造工厂 · 海上作业平台 · 核电站
- 🤝定制化服务委托单与检出报告按业主业务流程完整定制，无缝融入检测工作流，支持电子签名与系统对接
